ПВХ-мембрана и XPS: почему между ними нужен разделительный слой
Главное за 30 секунд. Укладывать обычную ПВХ-мембрану непосредственно на XPS не следует. В распространённых системах между ними предусматривают стеклохолст поверхностной плотностью не менее 100 г/м² или другой разделительный материал, указанный производителем.
Плиты XPS уложены, уклон сформирован, остаётся раскатать ПВХ-мембрану и сварить полотна. На этом этапе иногда решают сэкономить на одном из самых незаметных компонентов кровельного пирога — разделительном слое. Кажется, что тонкий стеклохолст или геотекстиль ничего не меняет, ведь основную защиту от воды всё равно обеспечивает мембрана.
На практике прямой контакт ПВХ-мембраны с экструдированным пенополистиролом не допускается в большинстве распространённых кровельных систем. Между материалами предусматривают нейтральный разделительный слой. Он исключает нежелательное взаимодействие материалов, защищает мембрану и помогает кровельному пирогу соответствовать требованиям конкретной системы.
При этом нельзя взять любой геотекстиль подходящего размера и считать задачу решённой. Между ПВХ-мембраной и XPS чаще применяется стеклохолст, а между мембраной и старым битумным покрытием — термообработанный геотекстиль большей плотности. Эти материалы выполняют разные функции и не всегда могут заменять друг друга. Если мембрану монтируют поверх старого битумного ковра, требования меняются: обычно применяется термообработанный геотекстиль плотностью не менее 300 г/м².
Для комплектации плоской кровли в «Фабрике кровли» можно подобрать ПВХ-мембраны, экструдированный пенополистирол, утеплитель для кровли и разделительный геотекстиль.
Практичным вариантом станет:

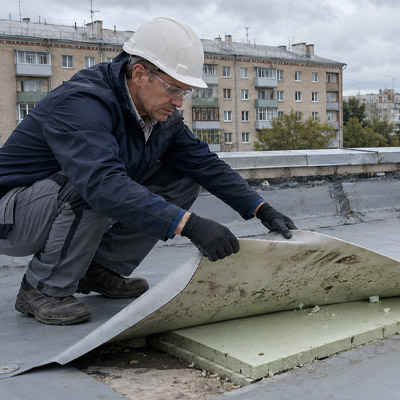

Почему ПВХ-мембрану нельзя просто раскатать по XPS
Экструдированный пенополистирол представляет собой вспененный полимерный утеплитель с закрытоячеистой структурой. Он
отличается небольшим водопоглощением, высокой прочностью и стабильной геометрией, поэтому используется в плоских, инверсионных и эксплуатируемых кровлях.
ПВХ-мембрана также является полимерным материалом, но имеет совершенно другой состав. Для сохранения гибкости в неё вводят пластификаторы и стабилизирующие добавки. При длительном прямом контакте с несовместимыми вспененными или битумосодержащими материалами структура мембраны может изменяться, что повышает риск её преждевременного старения.
Производители прямо запрещают контакт ряда кровельных ПВХ-мембран с XPS, EPS, пеностеклом, монтажной пеной, битумом и растворителями без предусмотренного разделительного слоя.
Разделительный слой выполняет сразу несколько задач:
- исключает непосредственный контакт несовместимых материалов;
- защищает нижнюю поверхность ПВХ-мембраны от воздействия основания;
- снижает риск локального повреждения полотна при монтаже;
- участвует в обеспечении требуемых пожарных характеристик кровельной системы.
Сам по себе стеклохолст не заменяет мембрану, утеплитель или прочное основание. Это тонкий, но функционально важный компонент готовой конструкции.
Какой материал укладывают между ПВХ-мембраной и XPS
В системах с обычной армированной ПВХ-мембраной и плитами XPS чаще применяется стеклохолст плотностью не менее 100 г/м². Он имеет относительно однородную структуру и формирует нейтральную прослойку между двумя полимерными материалами.
ТЕХНОНИКОЛЬ, например, рекомендует использовать между XPS и ПВХ-мембраной стеклохолст плотностью от 100 г/м². Он выполняет разделительную функцию и одновременно участвует в обеспечении пожарных характеристик системы.
Но цифру 100 г/м² нельзя считать универсальным разрешением для любой мембраны, любого утеплителя и любого объекта. Требования необходимо проверять в технической документации производителя конкретной кровельной системы.
|
Что находится под ПВХ-мембраной |
Какой слой обычно предусматривают |
Основная задача |
|---|---|---|
|
Плиты XPS |
Стеклохолст от 100 г/м² |
Исключить прямой контакт мембраны со вспененным утеплителем |
|
Плиты EPS |
Стеклохолст или другой системный материал |
Разделение несовместимых полимерных материалов |
|
PIR с неповреждённой совместимой кашировкой |
Зависит от типа облицовки |
В отдельных системах отдельный слой может не потребоваться |
|
PIR с повреждённой кашировкой |
Стеклохолст на оголённых участках или по всей площади |
Исключить контакт мембраны со вспененной сердцевиной |
|
Старый битумный кровельный ковёр |
Термообработанный геотекстиль от 300 г/м² |
Отделить ПВХ от битума и защитить от неровностей |
|
Шероховатое минеральное основание |
Защитный геотекстиль по проекту |
Снизить риск прокола и истирания мембраны |
|
Деревянный настил |
Разделительный слой согласно системе |
Защита мембраны и выполнение требований конструкции |
Стеклохолст и геотекстиль — не одно и то же! Стеклохолст обычно выбирают для разделения ПВХ-мембраны и вспененного утеплителя. Более плотный геотекстиль применяют для защиты мембраны от шероховатого основания или отделения её от битумного кровельного ковра. Заменять один материал другим только потому, что оба продаются в рулонах, нельзя.
Хорошим выбором будет:

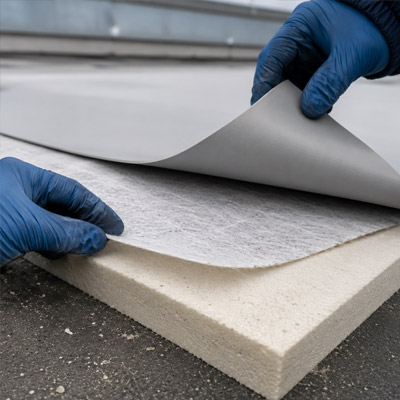

Почему обычный геотекстиль не всегда подходит вместо стеклохолста
Геотекстиль имеет волокнистую структуру, а его фактическая плотность может распределяться по полотну менее равномерно, чем у стеклохолста.
Поэтому в ряде систем производитель не гарантирует, что лёгкий геотекстиль полноценно выполнит функцию разделителя между ПВХ-мембраной и XPS.
Для этой зоны рекомендуется именно стеклохолст плотностью не менее 100 г/м².
Геотекстиль при этом остаётся незаменимым в других узлах: при монтаже по старой битумной кровле, шероховатой стяжке, железобетону, балласту и в конструкциях эксплуатируемых крыш.
Ошибка часто возникает из-за слишком общей формулировки «положить под мембрану подложку».
Подложка должна иметь конкретное назначение, плотность, состав и подтверждённую совместимость с соседними слоями.

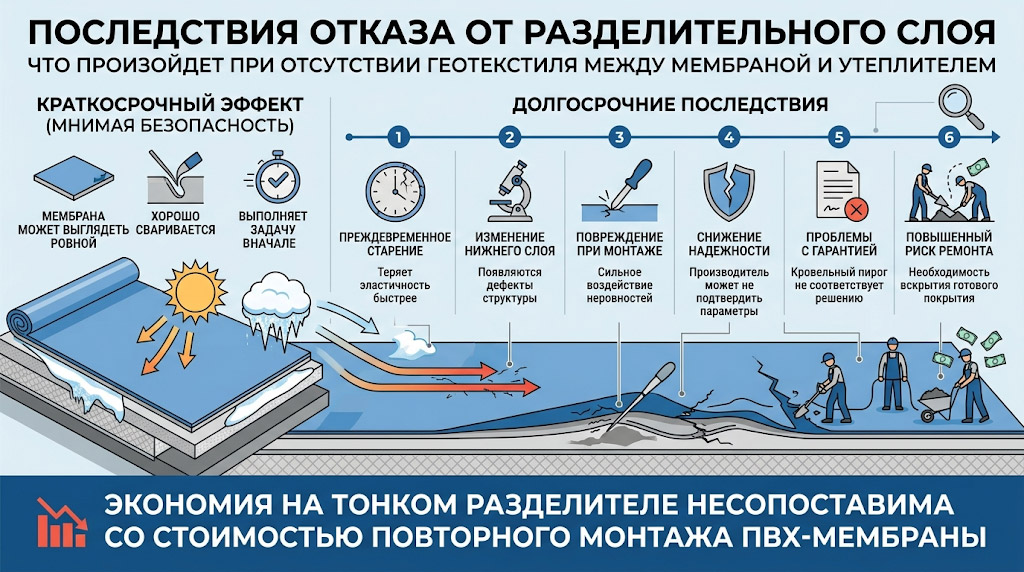

Что произойдёт, если не установить разделительный слой
Отсутствие разделителя не означает, что кровля протечёт в день монтажа. Мембрана может выглядеть ровной, хорошо свариваться и первое время выполнять свою задачу.
Проблемы способны появляться постепенно. Нижняя поверхность полотна постоянно соприкасается с утеплителем, кровля нагревается солнцем, зимой охлаждается, а материалы расширяются и сжимаются с разной интенсивностью.
Возможные последствия:
|
Последствие |
Как оно проявляется |
|---|---|
|
Преждевременное старение мембраны |
Полотно теряет эластичность быстрее расчётного срока |
|
Изменение нижнего слоя |
На мембране могут появляться локальные дефекты и участки с изменённой структурой |
|
Повреждение при монтаже |
Неровности и стыки основания сильнее воздействуют на мембрану |
|
Снижение надёжности системы |
Производитель может не подтвердить характеристики конструкции |
|
Проблемы с гарантией |
Кровельный пирог не соответствует техническому решению |
|
Повышенный риск ремонта |
Для устранения дефекта приходится вскрывать уже готовое покрытие |
Экономия на тонком разделительном материале несопоставима со стоимостью повторного монтажа ПВХ-мембраны, демонтажа крепежа и восстановления сварных швов.

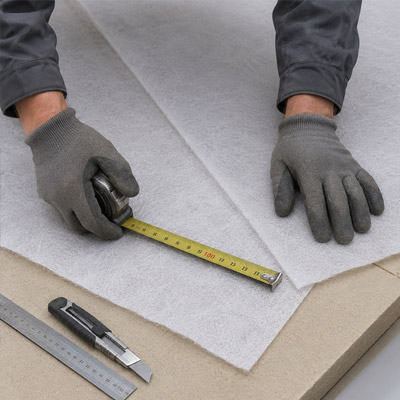

Как правильно уложить стеклохолст по XPS
Перед началом работ проверяют геометрию теплоизоляционного слоя. Плиты должны лежать ровно, без качающихся углов,
крупных щелей и резких перепадов по высоте. Стыки соседних рядов располагают со смещением.
Стеклохолст свободно раскатывают по поверхности XPS. Полотно не должно собираться складками, образовывать бугры или натягиваться между креплениями. Нахлёсты принимают по требованиям кровельной системы; действующий СП для нейтрального разделительного слоя указывает нахлёст не менее 100 мм.
Поверх разделителя раскатывают ПВХ-мембрану. В механически закрепляемой системе крепёж проходит через мембрану, стеклохолст и теплоизоляционные слои в несущее основание. Шаг и количество креплений рассчитывают с учётом ветровой нагрузки, высоты здания, краевых и угловых зон.
Стеклохолст нельзя оставлять под дождём на длительное время и затем закрывать мембраной вместе с накопившейся влагой. Работы организуют захватками: подготовили участок, уложили разделитель, раскатали и закрепили мембрану.
Отдельно купленная мембрана — это ещё не готовая кровля. Для системы потребуются пароизоляция, теплоизоляция, разделительный слой, крепёж, воронки и комплектующие для примыканий.
Все основные слои можно подобрать в разделах ПВХ-мембраны, пароизоляция, утеплитель для кровли и геотекстиль.
Можно ли укладывать ПВХ-мембрану на старую битумную кровлю
Можно, если старый кровельный ковёр обследован, непрочные участки удалены или отремонтированы, а между битумом и новой мембраной предусмотрен правильный разделительный слой.
Прямой продолжительный контакт ПВХ-мембраны с битумосодержащими материалами способен изменить структуру полимерного полотна и привести к его преждевременному старению. В распространённых системах для отделения от битума используется термообработанный геотекстиль плотностью не менее 300 г/м².
Перед монтажом необходимо проверить, нет ли под старой кровлей мокрого утеплителя.
Новая ПВХ-мембрана остановит поступление осадков сверху, но не высушит автоматически весь кровельный пирог.
Вздутия вскрывают, повреждения ремонтируют, воду удаляют, а выступающие элементы выравнивают.
Если основание сильно разрушено, локальный ремонт и укладка геотекстиля не смогут превратить его в надёжную основу.
Для реконструкции можно подобрать материалы в разделах гидроизоляция для кровли, праймеры и мастики и заказать профессиональный монтаж ПВХ-мембраны.

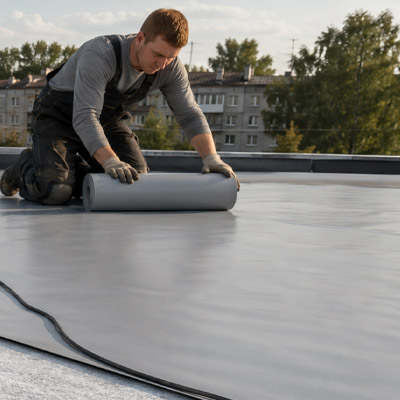

Можно ли приклеить ПВХ-мембрану непосредственно к XPS
Обычная армированная мембрана для механического крепления не приклеивается напрямую к XPS случайным полиуретановым или битумным составом. Клей может оказаться несовместимым с мембраной, растворить поверхность утеплителя или не обеспечить расчётную ветровую устойчивость.
Для клеевых систем применяются специальные мембраны с флисовой подложкой и совместимые клеящие материалы. Кашированный геотекстиль на нижней стороне такой мембраны одновременно служит основанием для нанесения клея и разделяет ПВХ с нижележащим материалом.
Но наличие флиса не означает, что любую кашированную мембрану можно клеить на любой XPS. Производитель должен разрешать конкретное сочетание мембраны, клея, утеплителя и основания.
Выбор между механической и клеевой системой делают после расчёта ветровой нагрузки и обследования кровли. Для больших промышленных объектов решение «приклеим, чтобы не ставить крепёж» без проекта особенно рискованно.
Как быть с битумной мастикой рядом с XPS и ПВХ-мембраной
В одном кровельном пироге могут встречаться XPS, битумная мастика и ПВХ-мембрана, но каждый непосредственный контакт нужно рассматривать отдельно.
Обычная битумная мастика не должна соприкасаться с ПВХ-мембраной без разделителя. Кроме того, некоторые мастики содержат растворители, способные повреждать экструдированный пенополистирол.
Поэтому нельзя нанести универсальную мастику на XPS, сверху раскатать ПВХ-мембрану и назвать это клеевой системой. Необходимо использовать только материалы, входящие в совместимое техническое решение.
|
Контакт материалов |
Допускается ли напрямую |
|---|---|
|
ПВХ-мембрана и XPS |
Нет, нужен системный разделительный слой |
|
ПВХ-мембрана и битумный ковёр |
Нет, нужен защитно-разделительный геотекстиль |
|
ПВХ-мембрана и случайная битумная мастика |
Нет |
|
XPS и универсальная мастика на растворителе |
Только при подтверждённой совместимости |
|
XPS и специальный клей для полистирола |
Да, если разрешено производителем |
|
Кашированная ПВХ-мембрана и системный клей |
Да, в составе разработанной клеевой системы |
Разделительный слой в традиционной и инверсионной кровле
В традиционной плоской кровле гидроизоляция располагается выше теплоизоляции. Если верхним утеплителем служит XPS, между ним и ПВХ-мембраной предусматривают стеклохолст или другой системный разделитель.
В инверсионной кровле последовательность меняется: ПВХ-мембрана находится ниже XPS. Но прямой контакт материалов от этого не становится автоматически разрешённым. Между водоизоляционным и теплоизоляционным слоями также предусматривают материал, предусмотренный конкретным техническим решением.
Выше XPS в инверсионной системе укладываются фильтрующие, дренажные и пригрузочные слои. Состав конструкции зависит от назначения крыши: балластная, пешеходная, зелёная кровля или парковка. В эксплуатируемых и инверсионных крышах разделительные слои применяются между гидроизоляцией, теплоизоляцией, дренажом и другими компонентами пирога.
Семь ошибок при укладке ПВХ-мембраны по XPS
|
Ошибка |
К чему приводит |
Как сделать правильно |
|---|---|---|
|
Мембрану раскатывают прямо по XPS |
Прямой контакт несовместимых материалов |
Установить предусмотренный системой стеклохолст |
|
Стеклохолст заменяют лёгким геотекстилем |
Разделительный слой может работать неравномерно |
Использовать материал требуемого состава и плотности |
|
Для XPS и битума выбирают одинаковый разделитель |
Не учитываются разные условия контакта |
Для каждой пары материалов применять своё решение |
|
Полотна разделителя укладывают без нахлёста |
При смещении открываются участки XPS |
Соблюдать нормативный и системный нахлёст |
|
Оставляют складки под мембраной |
Формируются неровности и напряжённые участки |
Расправлять полотна до крепления мембраны |
|
Закрывают мокрый кровельный пирог |
Влага остаётся внутри конструкции |
Обследовать и просушить основание |
|
Используют случайный клей |
Возможны химическое повреждение и отрыв покрытия |
Применять сертифицированную клеевую систему |
Нужно ли отдельно крепить стеклохолст
В большинстве механически закрепляемых систем стеклохолст свободно укладывается поверх теплоизоляции и удерживается последующей ПВХ-мембраной. Отдельное сплошное приклеивание разделителя обычно не требуется.
Однако при сильном ветре лёгкое полотно может смещаться ещё до раскатки мембраны. Работы необходимо вести небольшими участками и не оставлять стеклохолст надолго незакрытым.
На парапетах, возле воронок, проходок и других сложных узлов разделитель подрезают особенно аккуратно. На поверхности не должны оставаться открытые участки XPS, непосредственно соприкасающиеся с мембраной.
Что делать, если мембрана уже уложена без разделителя
Оценивать такую кровлю только по отсутствию протечки нельзя. Сварной шов может оставаться герметичным, пока нижняя сторона мембраны уже контактирует с несовместимым основанием.
На недавно смонтированном участке наиболее надёжное решение — поднять полотна до окончательного завершения крепления, установить правильный разделительный слой и восстановить кровлю по технологии.
Если кровля эксплуатируется несколько лет, потребуется обследование. Проверяют состояние мембраны, её гибкость, внешний вид нижней поверхности на контрольных участках, качество крепления и наличие локальных деформаций.
Самостоятельно прорезать готовую мембрану ради проверки не следует. Обследование и ремонт должны выполнять специалисты, способные затем герметично восстановить полотно и сварные соединения.
Вопросы и ответы

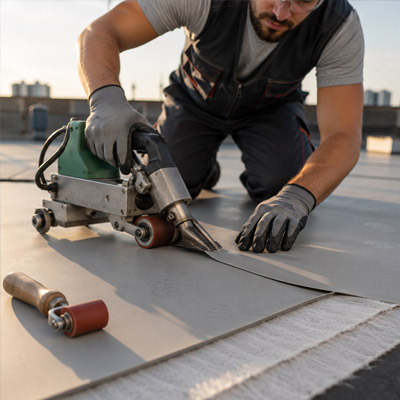

- Можно ли укладывать ПВХ-мембрану непосредственно на пеноплекс? Нет, если производитель системы прямо не разрешает такое сочетание. Между обычной ПВХ-мембраной и XPS предусматривают нейтральный разделительный слой.
- Что лучше положить между XPS и ПВХ-мембраной? В распространённых кровельных системах используется стеклохолст плотностью не менее 100 г/м². Окончательный выбор делают по документации производителя мембраны.
- Подойдёт ли геотекстиль плотностью 100 г/м²? Не всегда. Для разделения ПВХ-мембраны и вспененного утеплителя предпочтение может отдаваться стеклохолсту из-за более однородной структуры.
- Какой геотекстиль нужен поверх старого рубероида? Между ПВХ-мембраной и битумным основанием часто предусматривается термообработанный геотекстиль плотностью не менее 300 г/м².
- Можно ли вместо стеклохолста использовать пароизоляцию? Нет. Пароизоляция выполняет другую функцию и располагается в другой части кровельного пирога.
- Нужен ли разделительный слой под мембрану с флисом? Флисовая подложка может выполнять разделительную функцию в составе разработанной системы. Необходимо проверить технический лист конкретной мембраны и клея.
- Нужно ли приклеивать стеклохолст к XPS? Обычно он укладывается свободно и фиксируется последующей мембраной. Технология может меняться в зависимости от кровельной системы.
- Можно ли положить два слоя стеклохолста вместо более плотного материала? Самостоятельно изменять состав системы не следует. Два лёгких слоя не всегда равноценны одному материалу с требуемыми характеристиками.
- Какой нахлёст делать у разделительного слоя? Для нейтрального разделительного слоя нормативные рекомендации предусматривают нахлёст не менее 100 мм, если производитель системы не требует большего значения.
- Можно ли уложить ПВХ-мембрану на старую битумную кровлю без демонтажа? Можно после обследования и ремонта основания, но между битумом и ПВХ требуется соответствующий защитно-разделительный слой.
Итог
ПВХ-мембрана и XPS хорошо работают в одном кровельном пироге, но не должны произвольно соприкасаться друг с другом. Между материалами предусматривают нейтральный разделительный слой, характеристики которого зависят от основания и конкретной системы.
Для XPS обычно применяется стеклохолст плотностью не менее 100 г/м². Для старого битумного покрытия требуется более плотный термообработанный геотекстиль. Использовать одну и ту же «подложку» во всех узлах или полностью отказываться от неё ради экономии нельзя.
